Воздушная завеса Тепломаш КЭВ-98П4191W

Воздушная завеса Тепломаш КЭВ-98П4191W серии 400 Потолочная предназначена для защиты от внешнего притока холодного или теплого воздуха, пыли, насекомых и неприятных запахов путем установки в дверных проемах жилых, торговых и административных помещений, гостиниц, медицинских и общеобразовательных учреждений. Модель оснащена 2 блоками диаметральных (тангенциальных) вентиляторов с электродвигателем, водяным теплообменником, воздухозаборной и воздуховыпускной решетками на лицевой панели. Корпус выполнен из оцинкованной стали, лицевая панель – из стали с антикоррозийным покрытием порошковой краской светло-серого оттенка (RAL 7035), теплообменник – из медных трубок и алюминиевых ламелей, корпусы пульта и выносной панели – из ударопрочного белого пластика.

Для регулирования температуры необходимо подключить прибор к системе подачи теплоносителя с установленными циркуляционным насосом и клапаном с электроприводом.

Комплектация:

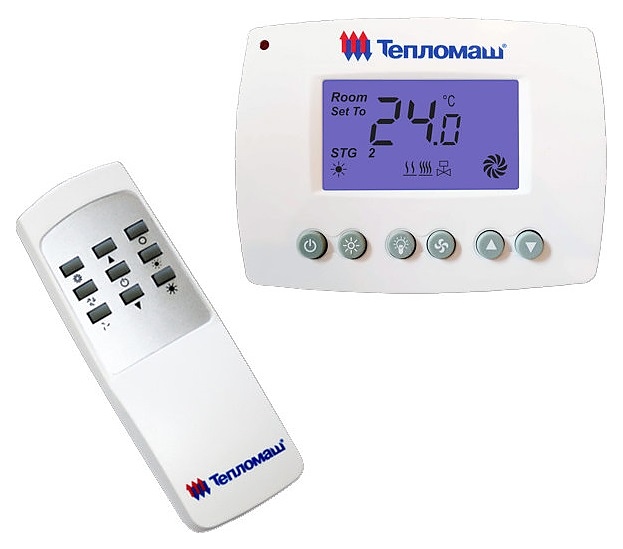

• Пульт управления HL10 с электронным термостатом:
  • Выносная панель HL10 с кнопочной клавиатурой и жидкокристаллическим дисплеем индикации с фоновой подсветкой
  • Инфракрасный пульт дистанционного управления
  • 2 сменные батареи питания типа AAA LR03
  • Набор крепежа
  • Инструкция по монтажу и эксплуатации
• Набор крепежа
• ​Инструкция по эксплуатации
• Гарантийный талон
• Заводская упаковка

Особенности:

• Режимы мощности нагрева (управление клапаном контура теплоносителя):
  • 1: вентиляция без нагрева (клапан закрыт)
  • 2: нагрев (клапан открыт)
• 3 степени регулировки интенсивности вентиляции: низкая / средняя / высокая
• Регулировка температуры
• Функция защиты от низкой температуры
• Функция блокировки кнопок для защиты от случайного изменения настроек
• Цифровая индикация актуальной или заданной температуры в градусах Цельсия или Фаренгейта
• Символьная индикация работы циркуляционного насоса, режима нагрева, степени интенсивности вентиляции
• Самодиагностика с индикацией кодов неисправностей
• Встроеннная коммутационная плата PCB-AC: возможность подключения неограниченного количества завес к одному пульту управления, а также дополнительного оборудования
• Отводы с резьбовой заглушкой для слива теплоносителя
• Простое управление
• Горизонтальная установка с интеграцией в подвесной потолок
• Откидная лицевая панель для удобства монтажа и технического обслуживания
• Класс электрозащиты: I
• Степень защиты оболочки:
  • Корпус: IP21
  • Электродвигатель: IP00
  • Пульт: IP30
• Эргономичный дизайн

Дополнительные характеристики:

• Условия эксплуатации:
  • Диапазон температуры окружающей среды:
    • Длительная работа: от 5 до 35 °С
    • Кратковременная работа в течение 30 мин.: от -20 до 40 °С
  • Максимальная относительная влажность: 80%
  • Максимальное содержание пыли и других твердых примесей в воздухе: 10 мг/м³
  • Номинальная сила тока автомата защиты: 6 А
• Условия хранения и транспортировки:
  • Диапазон температуры окружающей среды: от -50 до 50 °С
  • Максимальная относительная влажность: 70%
• Максимальное рабочее давление теплоносителя: 1,2 МПа
• Диапазон регулировки температуры с помощью термостата: от 5 до 35 °С
• Шаг регулировки температуры с помощью термостата: 0,5 °С
• Тепловая мощность / температура воздуха на выходе / расход теплоносителя при температуре окружающей среды 15 °С, низкой (высокой) интенсивности вентиляции соответственно температуре теплоносителя на входе / на выходе:
  • 150 / 70 °С: 57,4 (51,6) кВт / 39 (45) °С / 0,2 (0,18) л/с
  • 130 / 70 °С: 53,8 (48,4) кВт / 37 (42) °С / 0,25 (0,22) л/с
  • 105 / 70 °С: 49,5 (44,4) кВт / 34 (39) °С / 0,39 (0,35) л/с
  • 95 / 70 °С: 47,7 (42,8) кВт / 33 (37) °С / 0,52 (0,47) л/с
  • 80 / 60 °С: 38,5 (34,6) кВт / 27 (30) °С / 0,52 (0,47) л/с
  • 60 / 40 °С: 21,5 (19,3) кВт / 14 (16) °С / 0,29 (0,26) л/с
• Номинальное напряжение питания пульта: 2х1,5 В
• Потребляемая мощность электродвигателя вентилятора: 0,53 кВт
• Максимальная сила тока прибора при номинальном напряжении питания: 2,6 А
• Звуковое давление на расстоянии 5000 мм (A): 65 дБ
• Объем теплоносителя в теплообменнике: 3,1 л
• Скорость воздушного потока соответственно расстоянию от сопла:
  • 0 мм: 11,2 м/с
  • 1000 мм: 6,6 м/с
  • 2000 мм: 4,7 м/с
  • 3000 мм: 3,8 м/с
  • 4000 мм: 3,3 м/с
  • 5000 мм: 2,9 м/с
• Средний срок эксплуатации: 5 л.
• Эффективная длина воздушной струи: 4500 мм
• Диаметр соединительных штуцеров теплообменника (G): 3/4"
• Габариты в упаковке: 2240х740х370 мм

Опции (заказываются отдельно):

• ​Концевой выключатель ВП-15К21 (500195)
• Смесительный узел КЭВ-УТМ-21 (500166)
• Смесительный узел с насосом КЭВ-УТМ-21Н (500167)
• Смесительный узел КЭВ-УТМ-4 (500168)
• Смесительный узел с насосом КЭВ-УТМ-4Н (500169)
• Смесительный узел КЭВ-УТМ-6.3 (500170)
• Смесительный узел с насосом КЭВ-УТМ-6.3Н (500171)
• Термостат защиты от замораживания RAK-TW. 5000S-Н (500172)
• Металлорукав L=400 Dy 3/4 (500180)

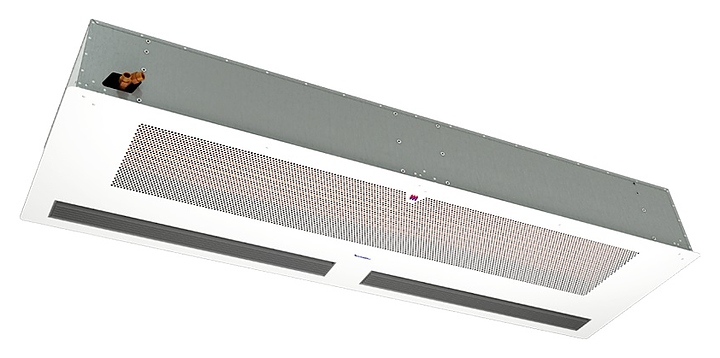

Внимание! На фото аналогичная модель другого размера.
